加强型防振抗疲劳温度传感器
加强型防振抗疲劳温度传感器

加强型防振抗疲劳温度传感器

安装于管道中的温度计套管,因介质的高速流动冲击套管产生涡旋,当尾流频率和固有频率相同时,便会产生共振,可能导致套管的断裂。针对这种情况我们公司设计了两种加强型防振抗疲劳的套管,其一是在温度计套管外侧设立加强钉,当强流体产生旅流时,温度传感器的套管振动幅度会降低,因此降低振动频率,从而减少套管的疲劳度。其二在套管加工出螺旋状凸条,通过螺旋状凸条能够切断液流,避免套管于介质产生共振,该结构无需加粗套管外径以及设置加强环,上述两种均可以可延长套管的使用寿命。套管频率计算执行标准ASME PTC19.3TW-2016。

分享

产品概述

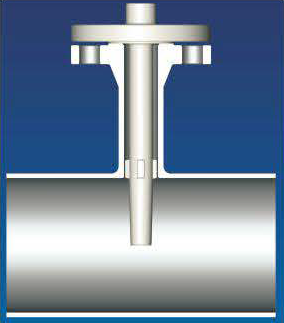

安装示意图:

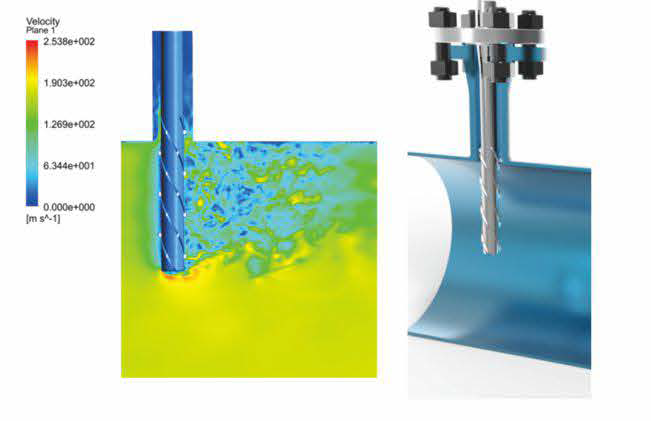

螺旋式温度计套管速度分布图:


加强型防振抗疲劳温度传感器 加强型防振抗疲劳温度传感器 加强型防振抗疲劳温度传感器 加强型防振抗疲劳温度传感器 加强型防振抗疲劳温度传感器 加强型防振抗疲劳温度传感器
频率计算所需参数
介质参数流速或流量、密度
设备参数凸台高度和内径、管道直径


推荐产品

焦化炉蓄顶热电偶 焦化炉蓄顶热电偶

焦化炉蓄顶热电偶

用于焦炉蓄顶测温,热电偶插深接近2米采用四方加强盒及加强筋确保产品水平安装时在高温环境下的不会变形。采用活动法兰连接,可以调节插深。

连接头(凸台)系列 连接头(凸台)系列

连接头(凸台)系列

活动法兰连接热电偶(阻) 活动法兰连接热电偶(阻)

活动法兰连接热电偶(阻)

装配式热电偶 装配式热电偶

装配式热电偶

航天气化炉多点热电偶 航天气化炉多点热电偶

航天气化炉多点热电偶

柔性热电偶 柔性热电偶

柔性热电偶

柔性热电偶铠装采用高镍合金拉制,并经特殊工艺制造,使得铠装比传统铠装柔软许多,但不会降低它的性能,更易折弯,可插入多次折弯的套管或在反应器内部根据要求打弯,可满足各种反应器内部测温的安装使用。柔性铠装内可以是单点或单支多点结构。
